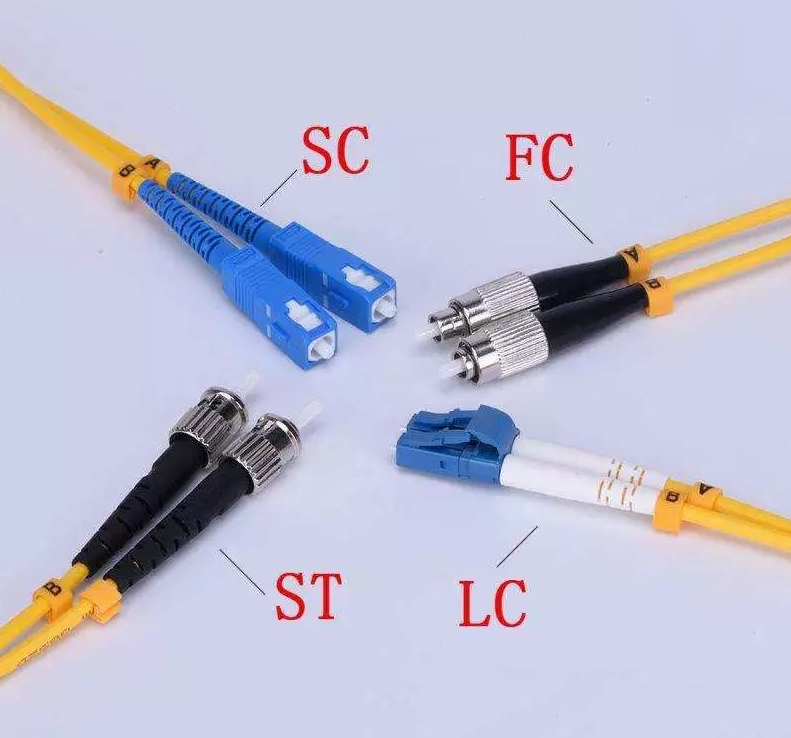

光纤连接器的种类
FC： Ferrule Connector
SC：Subcriber Connector(or small connector, not sure of this)
LC：Lucent Connector （or litter connetor, either not sure of it）毕竟在lucent工作过，谈起LC还有些亲切感
ST ： Straint Tip
之类的就不细说了。
这里主要谈PC和APC到底是什么？
常见的表示方法，如“FC/PC”，“SC/PC”，“SC/APC”什么含义？
“/”前面部分表示尾纤的连接器型号，FC，SC如前所述，从略；
“/”后面部分表示光纤接头截面工艺，即研磨方式。

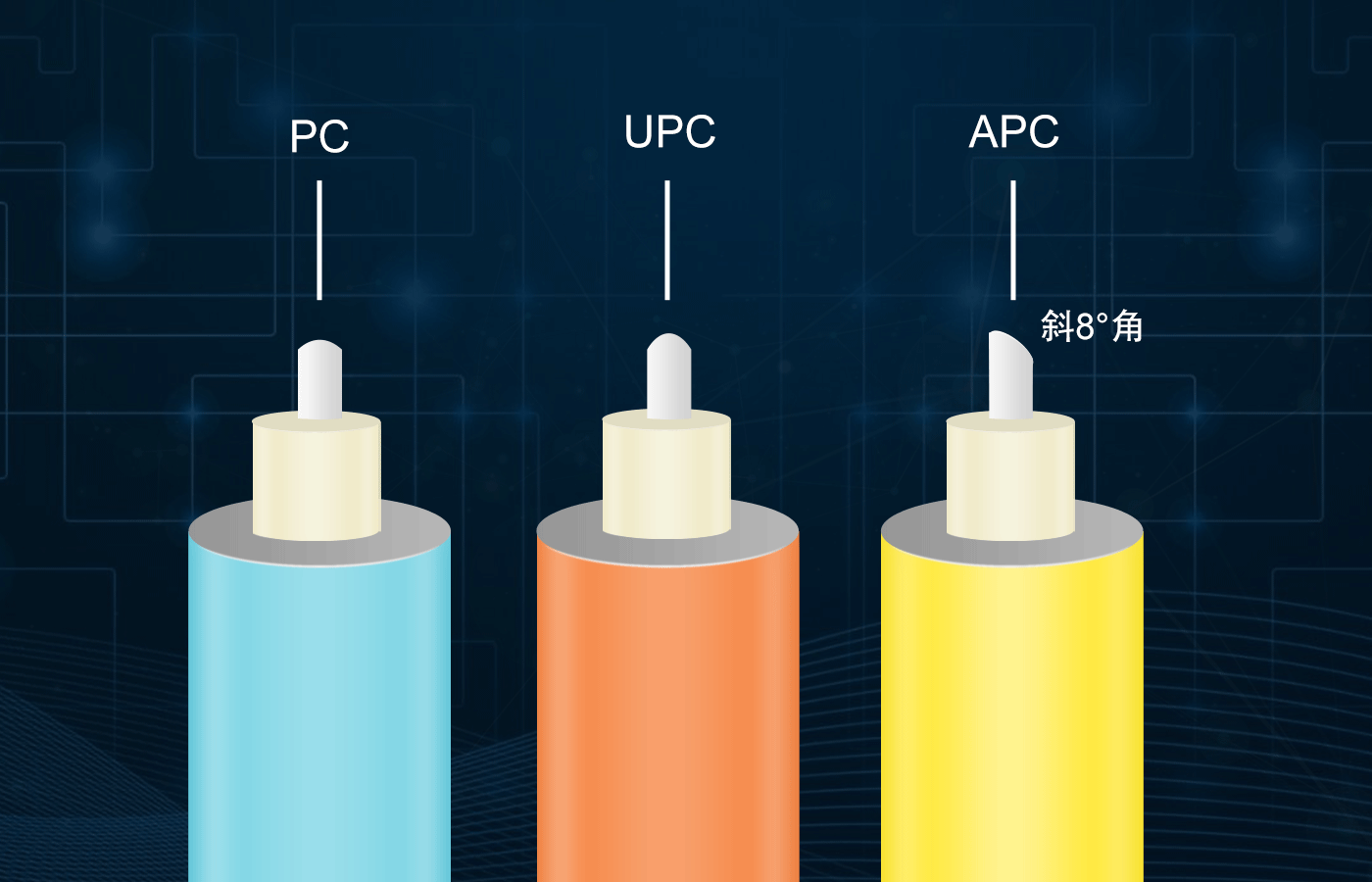

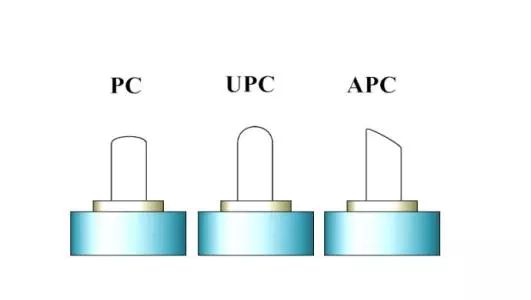

“PC：Physical Contact”其接头截面是平的，实际上是微球面研磨抛光，在电信运营商的设备中应用得最为广泛。
“APC”：呈8度角并做微球面研磨抛光，在广电和早期的CATV中应用较多的是型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
关于“SC/PC”，“SC/APC”，目前正在应用中的EPON，GPON的光模块通过会带这种尾纤的，“SC/PC”的SC接头通常是蓝色的，观察其端面为平面；而“SC/APC”的颜色是绿色的，仔细观察其端面发现是带斜角的台面。在使用是要特别的注意因为端面不一致，如果APC与PC通过法兰盘连接起来会产生很大的衰减。
